FC9426-2432-66
FC9426-2432-66iso-1-147std-127q-cut-132iso-2-137
FC9426-2432-66

FC9426-2432-66

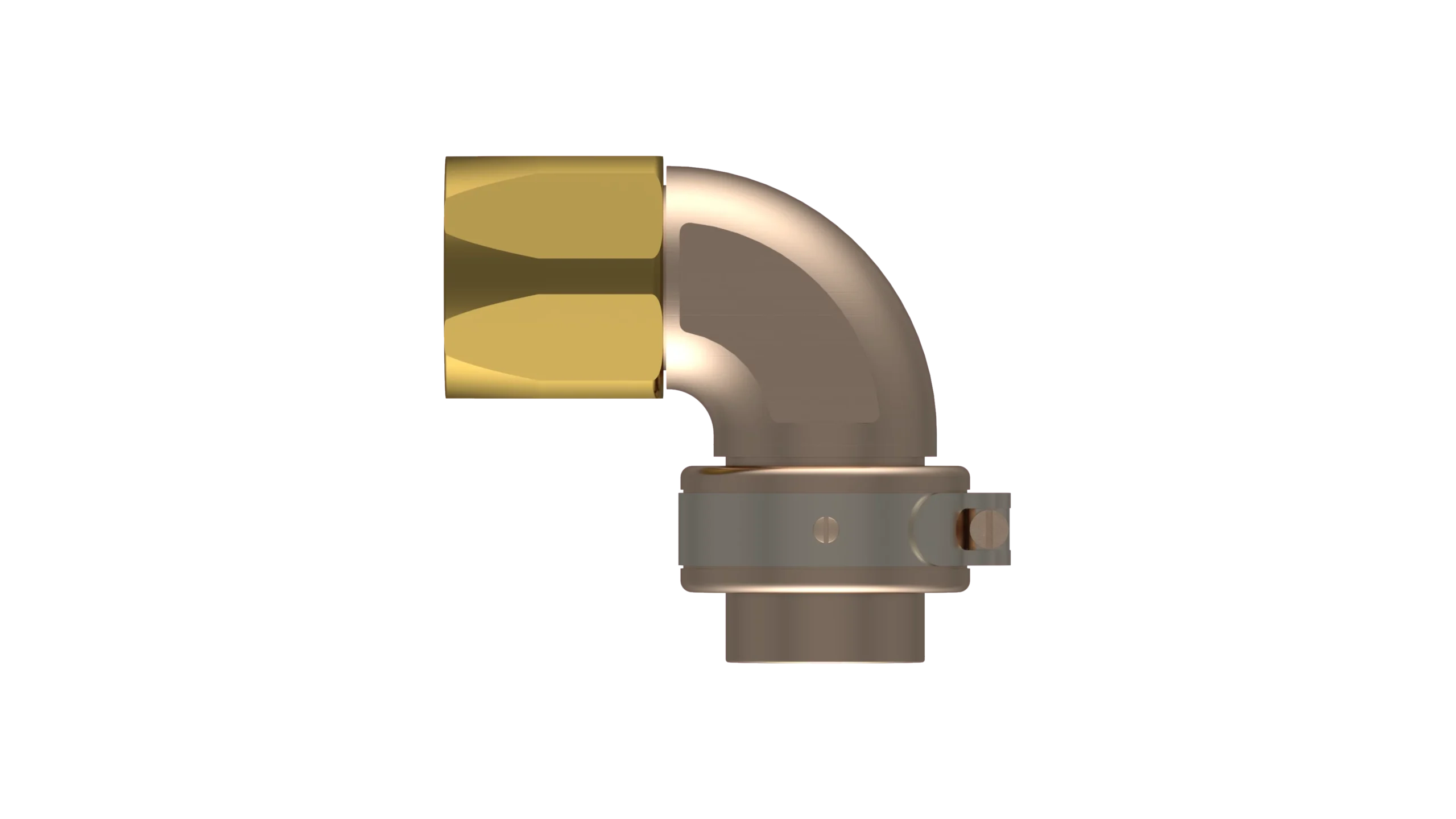

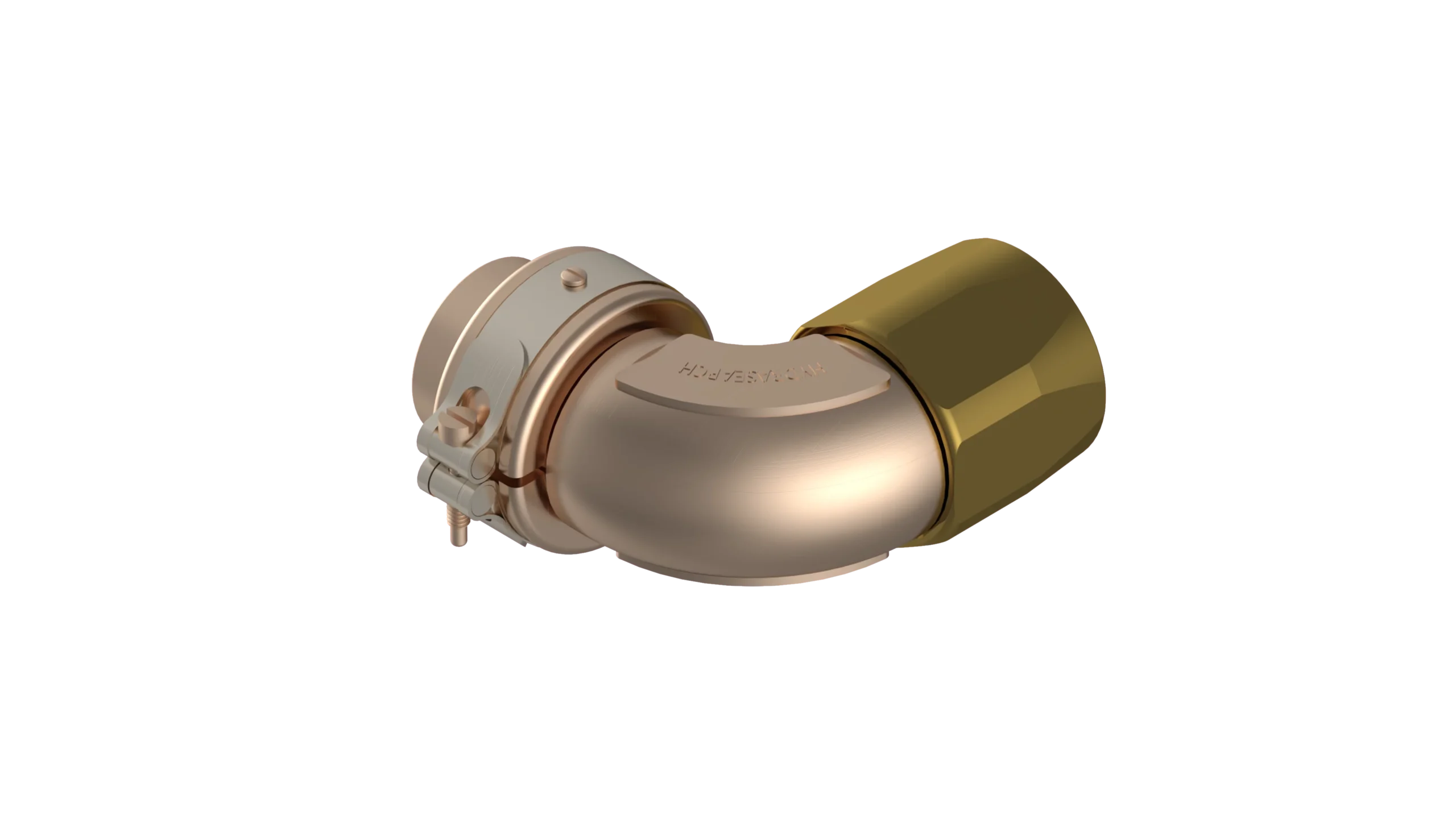

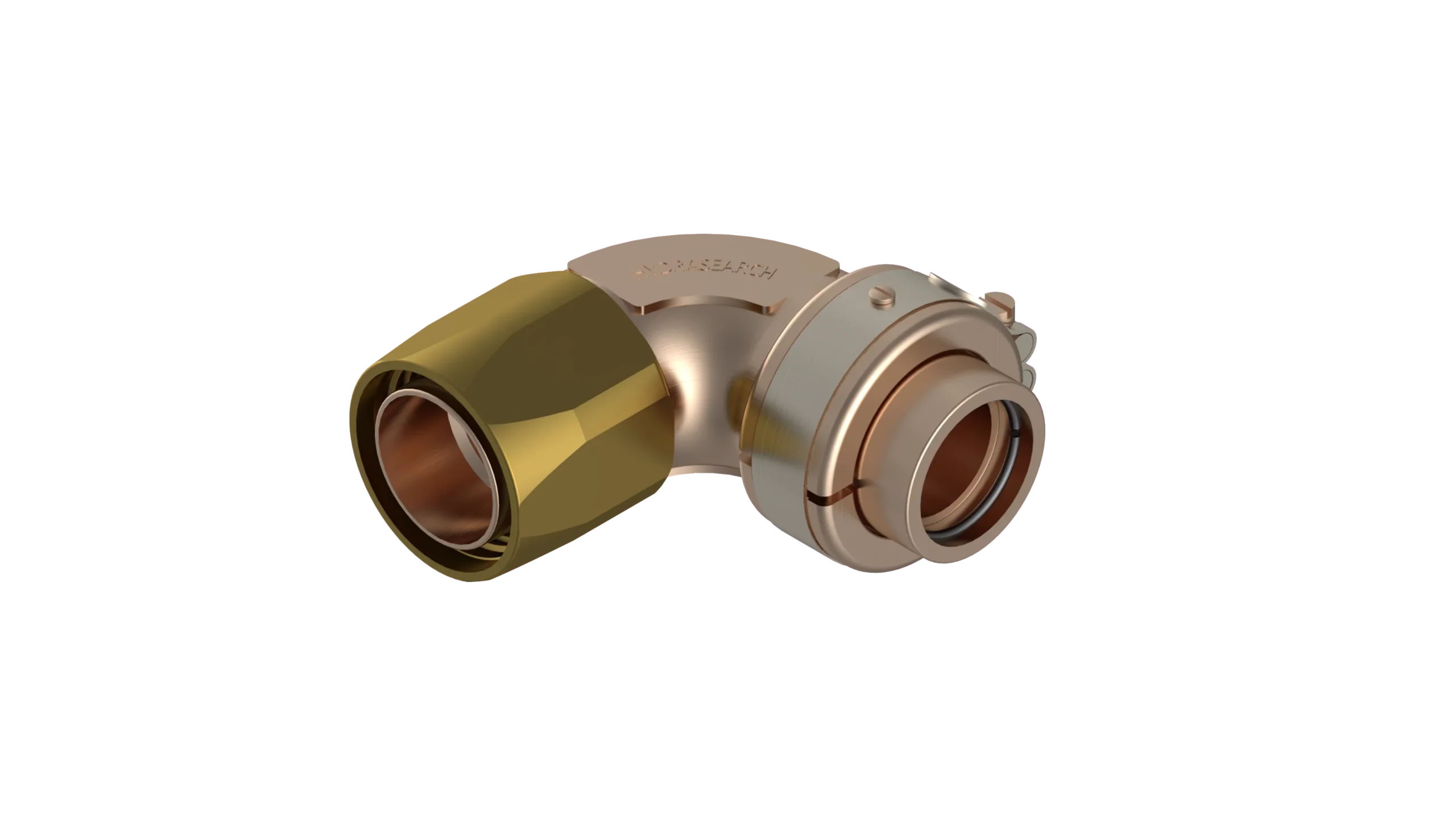

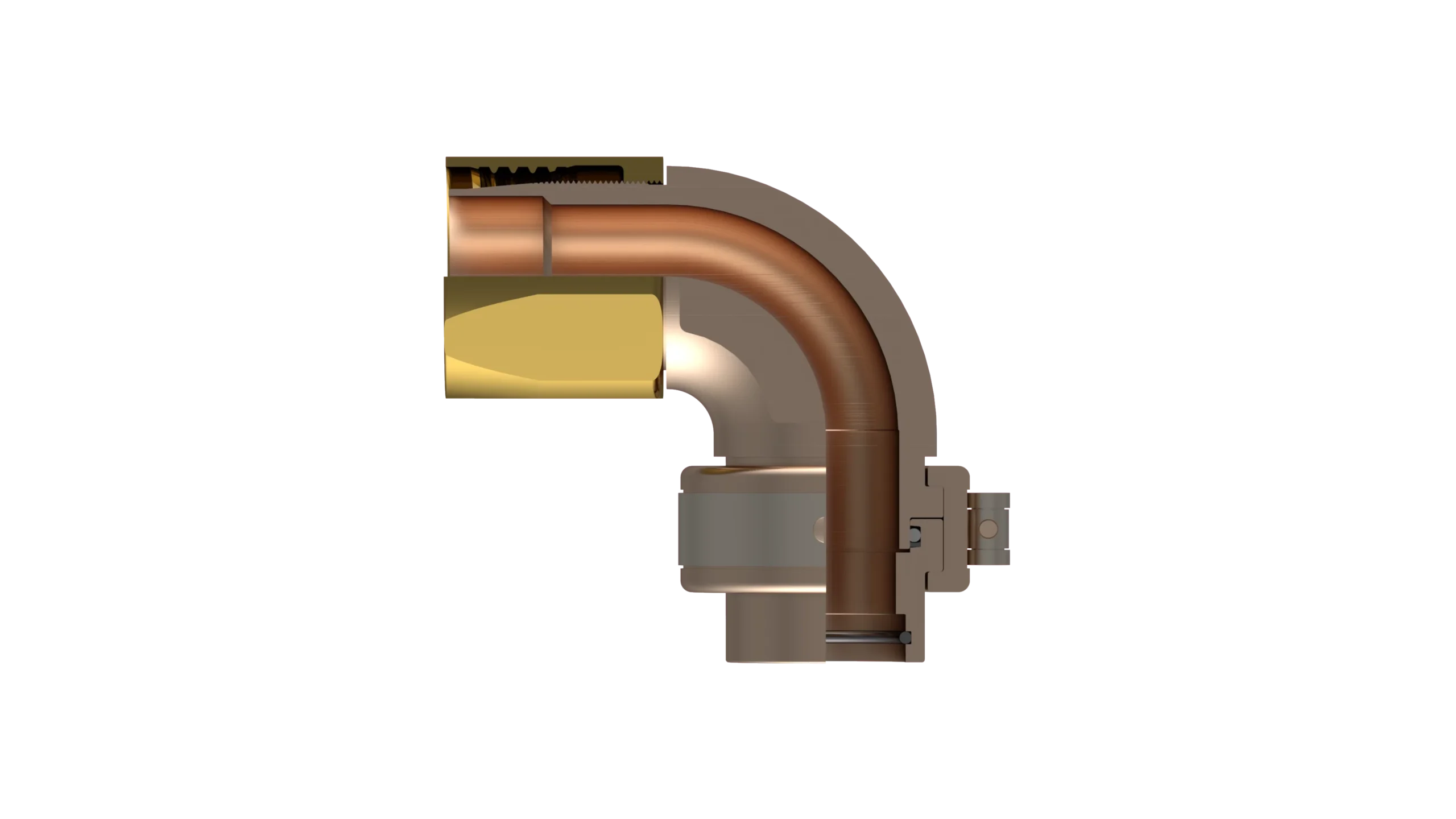

( Elbow - 90° )

Description:

Equal to Hydrasearch P/N FC9426-66,
Use with the following hose: Synthetic yarn & wire reinforced hoses i.a.w. MIL-DTL-24136/3, MIL-DTL-24135/10/12, e.g. HS P/N 2580

Specification

  • Part Number: FC9426-2432-66
  • IPS Size: 1.5
  • A: 3.89
  • C: 2.44
  • D: 2.05
  • E: 1.69
  • F: 1.90
  • H: 3.80
  • M: .62
  • N: .39
  • R: 1.62
  • Z: 3.31
  • Est. Wt. (lbs.): -

Specification Table

Part NumberFC9426-2432-66
IPS Size1.5
A3.89
C2.44
D2.05
E1.69
F1.90
H3.80
M.62
N.39
R1.62
Z3.31
Est. Wt. (lbs.)-

Components Table

DescriptionReq’d per Ass’yBase No.2032243232404048Material
Elbow1188-185249-1.25-321.5-322-402.5-48Aluminum. Bronze
Socket11212-32B32B40B48BBronze
Tailpiece1FF5001-18820243240Aluminum. Bronze
Split Clamp19007581.251.522.5Aluminum. Bronze
