90ELB-12-ER512
90ELB-12-ER512
Print
Download PDF

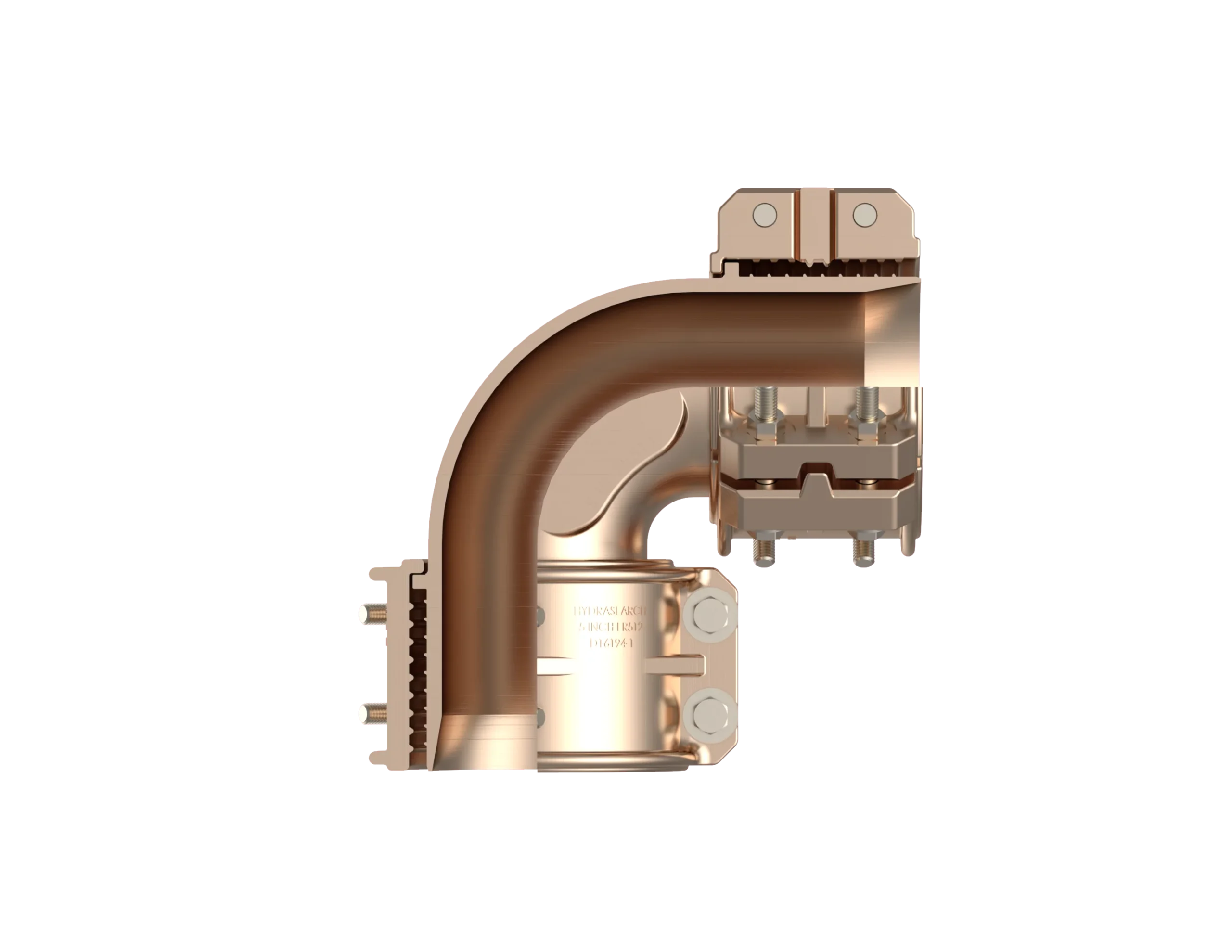

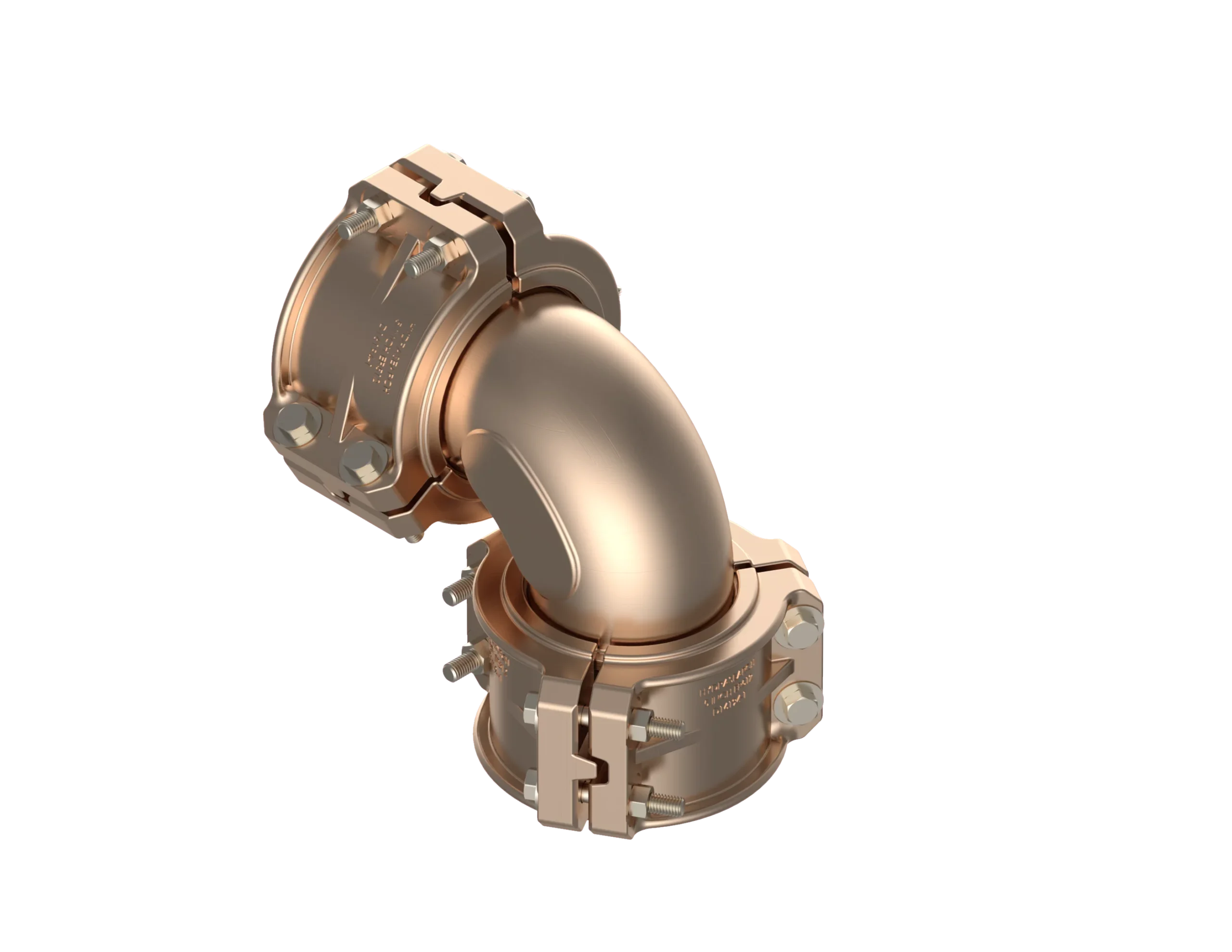

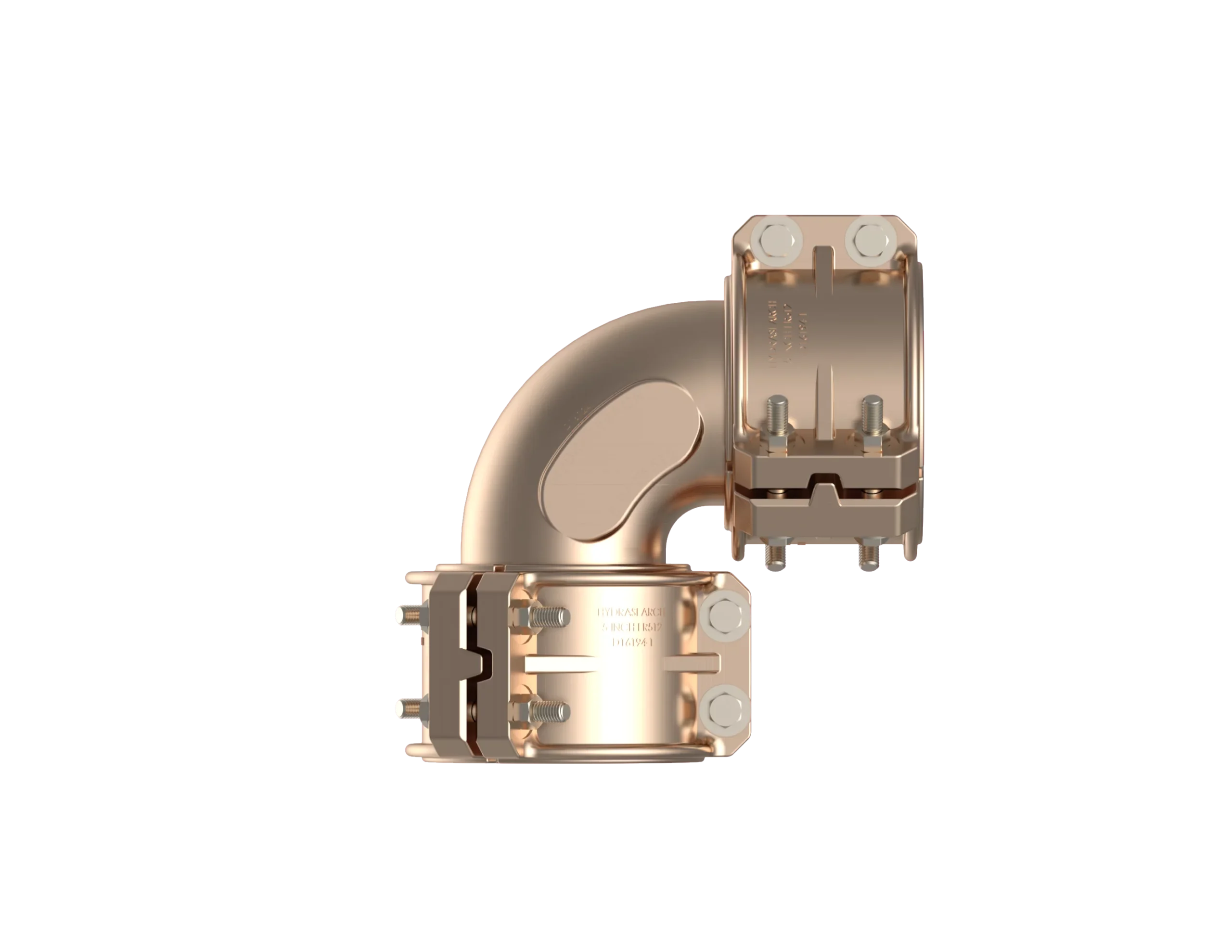

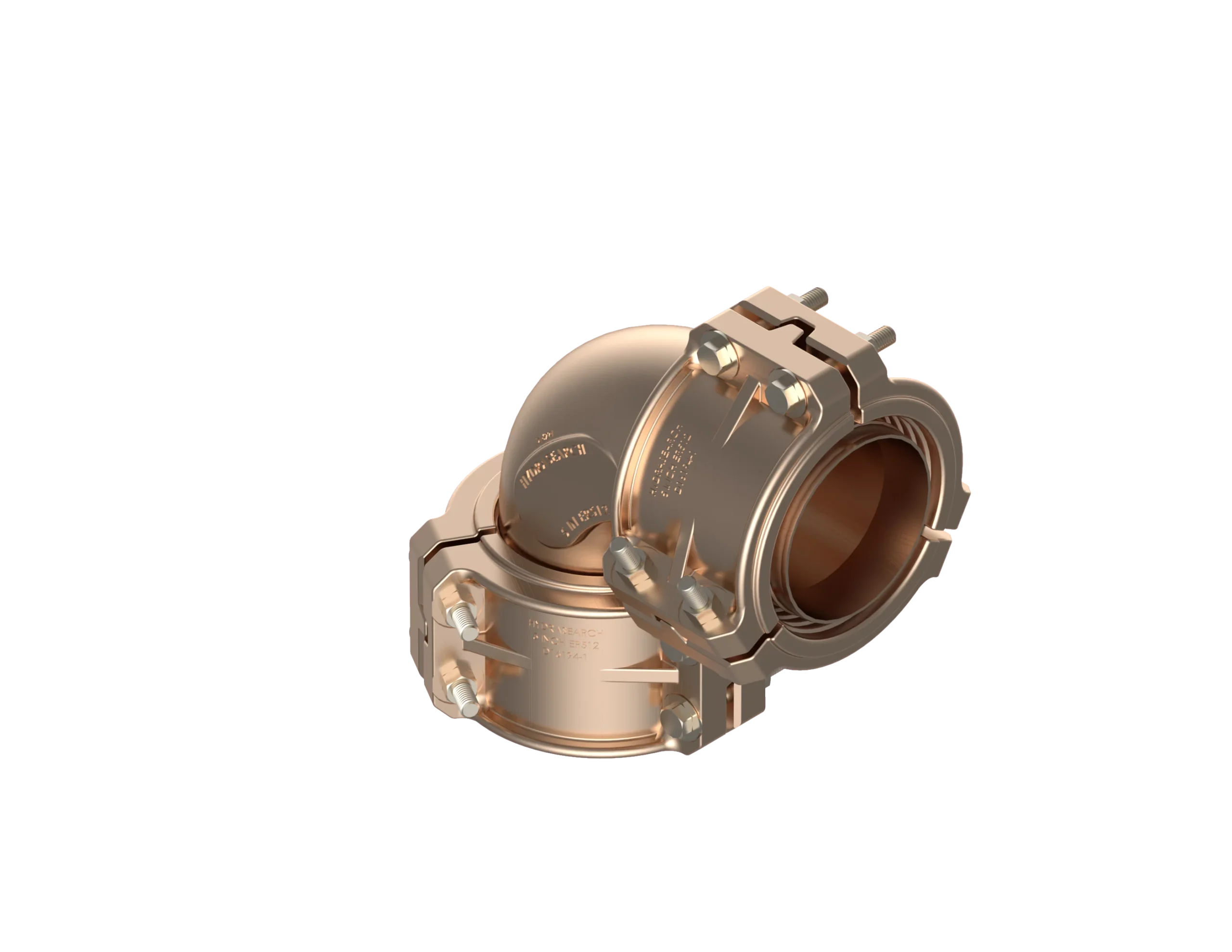

( MIL-DTL-24787/5, Type D, Group IX, Elbow - 90 ° Dogleg )
Description:
Equal to Aeroquip P/N FC7754-188,
Use with the following hose:
ER512 & 2580
Specification
Specification Table
| Part Number | 90ELB-12-ER512 |
|---|---|
| Hydrasearch Drawing Number | D19749 |
| IPS Size | 12 |
| A | 14.32 |
| D | 9.09 |
| E | 11.40 |
| R | 7.38 |
| T | 17.10 |
| Est. Wt. (lbs.) | - |
Components Table
| Description | Req’d per Ass’y | 5" | 6" | 8" | 10" | 12" | Material |
| Elbow | 1 | D16924 | D16925 | D16926 | D18836 | D18837 | Aluminum. Bronze |
| Grip Segment | 6 | D16194-1 | D16198-1 | D16080-1 | D18345-1 | D18282-1 | Aluminum. Bronze |
| Bolt | 12 | D16197-4 | D16197-4 | B16551-1 | B16551-1 | B18346 | Monel |
| Nut | 12 | D16197-6 | D16197-6 | B16551-3 | B16551-3 | B18347 | Monel |
| Washer | 12 | D16197-5 | D16197-5 | B16551-2 | B16551-2 | B18348 | Monel |
