375-190781-48-48
375-190781-48-48std-1iso-1-1q-cut-1iso-2-1
375-190781-48-48

375-190781-48-48

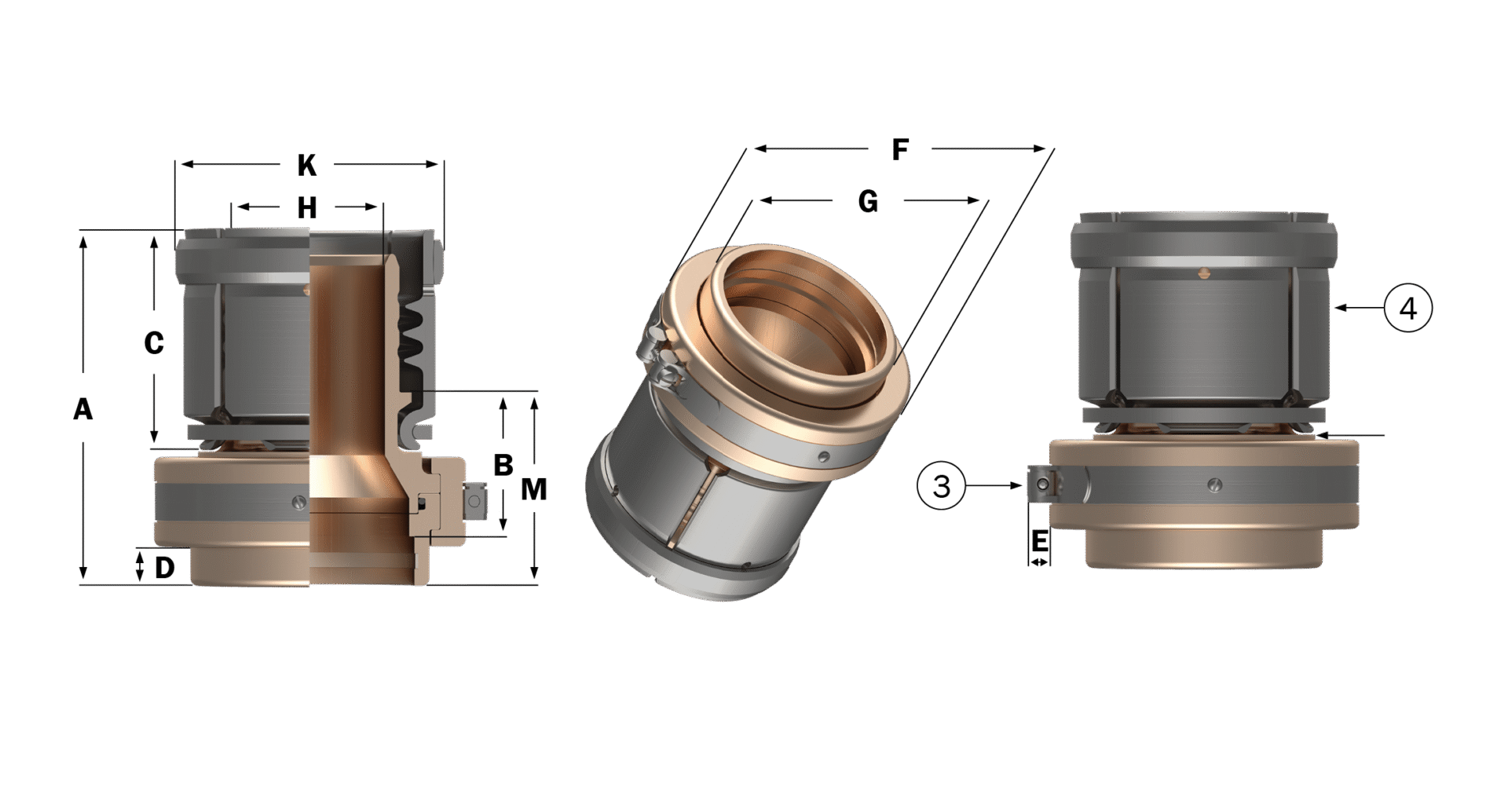

( MIL-DTL-24787/4, Type E, Group IV , End Fitting - Straight )

Description:

Equal to Hydrasearch P/N 375-190781 & FC9073-375,
Use with the following hose: HS4265, HS4224, 2562, 150901

Specification

  • Part Number: 375-190781-48-48
  • IPS Size: 3
  • A: 6.11
  • B: 2.77
  • C: 3.69
  • D: .83
  • E: .39
  • F: 5.19
  • G: 3.50
  • H: 2.51
  • K: 4.50
  • M: 3.23
  • Est. Wt. (lbs.): 11.90

Specification Table

Part Number375-190781-48-48
IPS Size3
A6.11
B2.77
C3.69
D.83
E.39
F5.19
G3.50
H2.51
K4.50
M3.23
Est. Wt. (lbs.)11.90

Components Table

DescriptionReq’d per Ass’yBase No.32-4040-484856-6464Material
Tailpiece1 188-500063- FF5001-188-- 32- 4048 -56 -64 -Aluminum. Bronze
Nipple1 188-1239-32-4040-4848-4856-6464-64 Aluminum. Bronze
Clamp Assy.1 900758-22.5 33.54Aluminum. Bronze
Socket Assy.1 4-1205- 4048486464Monel
Ring1 4-21004-4048486464Monel
Grip Segment44-1205-1-4048486464Monel
Band1 4-21023-4048486464Monel
